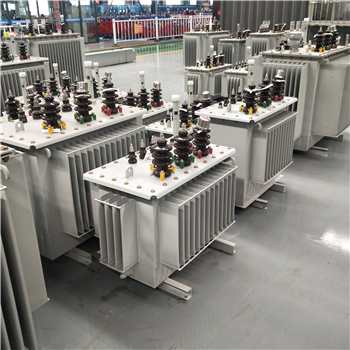

茶陵SBH15-100kVA非晶合金油浸式变压器

非晶合金铁芯配电三相茶陵茶陵茶陵油浸式变压器的更大优点是，空载损耗值特低。最终能否确保空载损耗值，是整个设计过程中所要考虑的核心问题。当在产品结构布置时，除要考虑非晶合金铁芯本身不受外力的作用外，同时在计算时还须合理选取非晶合金的特性参数。除此设计思路外，还须遵循以下三点要求：

(1)由于非晶合金材料的饱和磁密较低，在产品设计时，额定磁通密度不宜选得太高，通常选取1.3～1.35T磁通密度便可获得较好的空载损耗值。

(2)非晶合金材料的单片厚仅为0.03mm，所以其叠片系数也只能达到82%～86%。

(3)为了使用户能获得免维护或少维护的好处，现把非晶合金配电三相茶陵茶陵油浸式变压器的产品，都设计成全密封式结构。

非晶合金三相茶陵油浸式变压器结构特点：

利用导磁性能突出的非晶合金，来用作制造三相油浸式变压器的铁芯材料，最终能获得很低的损耗值。但它具有许多特性，在设计和制造中是必须保证和考虑的。主要体体现以下几个方面：

(1)非晶合金片材料的硬度很高，用常规工具是难以剪切的，所以设计时应考虑减少剪切量。

(2)非晶合金单片厚度极薄，材料表面也不是很平坦，则铁芯填充系数较低。

(3)非晶合金对机械应力非常敏感。结构设计时，必须避免采用以铁芯作为主承重结构件的传统设计方案。

(4)为了获得优良的低损耗特性，非晶合金铁芯片必须进行退火处理。

(5)从电气性能上。为了减少铁芯片的剪切量，整台产品的铁芯由四个单独的铁心框并列组成，并且每相绕组是套在磁路独立的两框上。每个框内的磁通除基波磁通外，还有三次谐波磁通的存在，一个绕组中的两个卷铁芯框内，其三次谐波磁通正好在相位上相反，数值上相等，因此，每一组绕组内的三次谐波磁通向量和为零。如一次侧是D接法，有三次谐波电流的回路，当在感应出的二次侧电压波形上，就不会有三次谐波电压的分量。
